Procedimiento y dispositivo sensor para medir la altura y el descentramiento lateral de los cables de contacto en líneas férreas

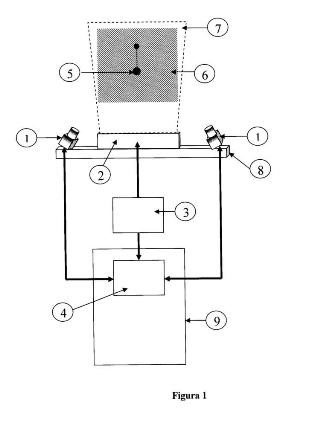

Procedimiento y dispositivo sensor para medir la altura y el descentramiento lateral de los cables de contacto (5) que alimentan los trenes de tracción eléctrica. El dispositivo está constituido por dos cámaras de línea (1), un foco de iluminación infrarroja (2), una tarjeta de sincronización (3) y una tarjeta de captura de imágenes (4) conectada a un ordenador que se utiliza como unidad procesamiento y visualización (9). El foco de iluminación infrarroja se utiliza para iluminar la zona (6) donde se ubican los cables de contacto. Las medidas se realizan a partir de las líneas-imágenes capturadas con las cámaras (1) utilizando técnicas de triangulación. El uso de cámaras de línea (1) posibilita realizar medidas con alta precisión a alta velocidad. La tarjeta de sincronización (3) es la encargada de sincronizar el tiempo de captura de las cámaras (1) y el tiempo de encendido del foco de iluminación (2).
